一、產(chǎn)品概述

1. 定義與生產(chǎn)工藝

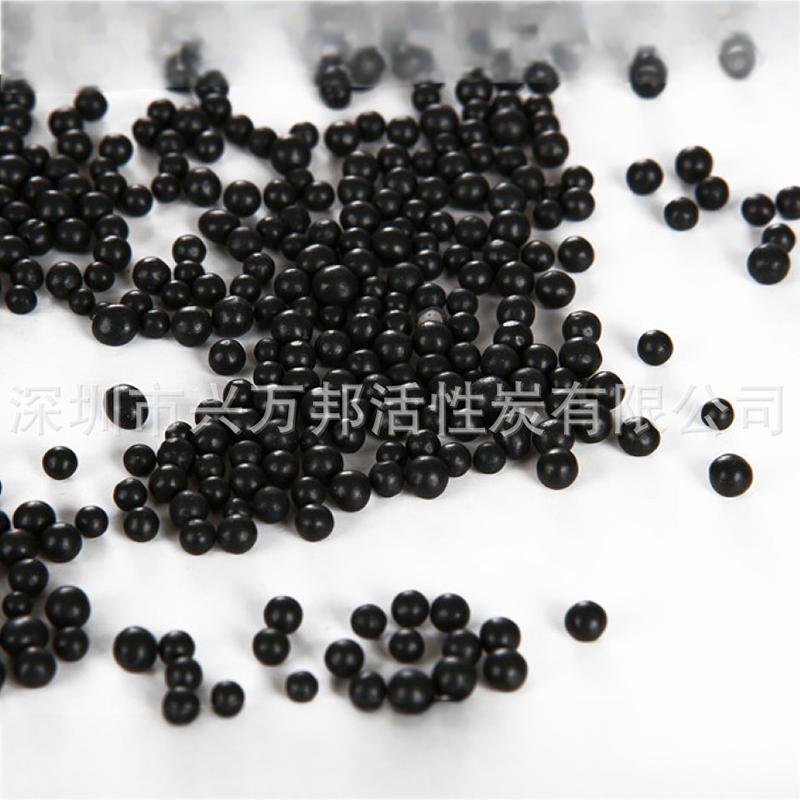

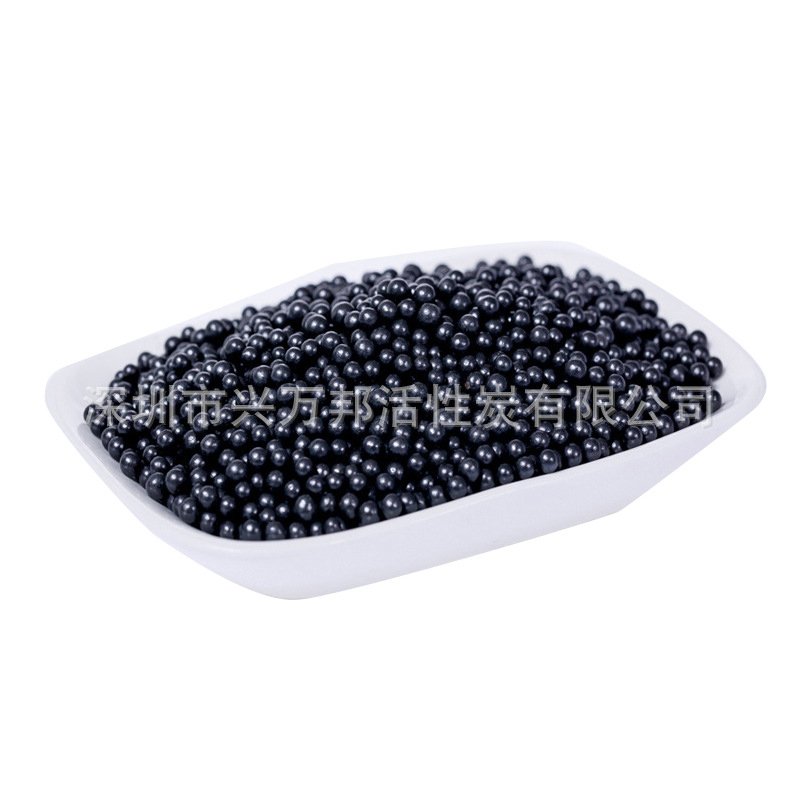

球狀活性炭是一種以優(yōu)良原料（煤質(zhì)、木質(zhì)、椰殼炭粉）為基材，添加高分子粘結(jié)劑（如酚醛樹脂、纖維素），經(jīng)混合捏合、擠壓造球（或滾球成型）、低溫預(yù)固化（80-120℃）、高溫炭化（600-800℃，惰性氣體保護(hù)）、活化（水蒸氣    / 二氧化碳活化，900-1100℃）、表面拋光、篩分分級制成的球形多孔吸附材料。其重要工藝優(yōu)勢在于 “成型精度高”——    通過控制造球機(jī)轉(zhuǎn)速（30-50r/min）與粘結(jié)劑比例（8%-12%），確保球體直徑偏差≤±0.2mm，同時(shí)保留發(fā)達(dá)孔隙結(jié)構(gòu)，兼顧 “流動(dòng)性能” 與    “吸附性能”，是固定床吸附塔、流體凈化系統(tǒng)的好選材料。

2. 重要優(yōu)勢

結(jié)構(gòu)規(guī)整，流動(dòng)性極好：球體直徑均勻（0.5-5mm 可定制），表面光滑無棱角，堆積密度穩(wěn)定（0.50-0.65g/ml），裝填時(shí)可自然形成均勻孔隙，流體阻力低（水流速    5-15m/h、氣流速 1-2m/s），且不易產(chǎn)生局部堵塞，適配工業(yè)連續(xù)化運(yùn)行。

吸附均衡，無偏流現(xiàn)象：球形結(jié)構(gòu)使流體（水/ 氣體）與炭層接觸面積均勻，無 “溝流”“偏流” 問題，吸附效率比柱狀活性炭高 15%-20%，如處理 VOCs    時(shí)，出口濃度波動(dòng)≤5%，凈化穩(wěn)定性更強(qiáng)。

強(qiáng)度高，損耗率低：經(jīng)高溫固化與表面拋光處理，抗壓強(qiáng)度≥95%（煤質(zhì)款）、≥98%（椰殼款），磨損率≤0.5%，裝填及運(yùn)行中不易破碎、掉粉，粉塵排放量比顆粒活性炭低    80%，減少設(shè)備維護(hù)成本。

再生性能優(yōu)，壽命長：球形結(jié)構(gòu)受熱均勻，高溫再生（300-400℃）時(shí)無局部過熱現(xiàn)象，吸附性能恢復(fù)率≥85%（椰殼款≥90%），可重復(fù)再生 3-5 次，使用壽命達(dá) 24-36    個(gè)月，綜合成本低于柱狀、顆粒活性炭。

二、重要技術(shù)參數(shù)

三、產(chǎn)品分類與適用場景

1. 按原料分類及重要用途

（1）煤質(zhì)球狀活性炭

重要特性：中孔占比30%-35%、耐酸堿（pH 2-12 穩(wěn)定）、耐高溫（≤400℃）、成本親民，適配工業(yè)大風(fēng)量 / 大流量凈化場景。

適用場景：

工業(yè)廢水處理：化工、印染、電鍍廢水固定床吸附塔（裝填高度2-3m，流速 8-12m/h），去除 COD、重金屬離子，COD 去除率≥60%；

工業(yè)廢氣治理：噴涂車間、石化廠VOCs 吸附塔（風(fēng)量 10000-50000m3/h，風(fēng)速 1-1.5m/s），吸附苯、甲苯、二甲苯，符合 GB 37822-2019 標(biāo)準(zhǔn)；

煙氣脫硫脫硝：燃煤鍋爐煙氣預(yù)處理，吸附焦油、酚類物質(zhì)，保護(hù)后端脫硫脫硝設(shè)備，減少催化劑中毒風(fēng)險(xiǎn)。

（2）木質(zhì)球狀活性炭

重要特性：微孔與中孔均衡（微孔60%-70%、中孔 20%-25%）、亞甲藍(lán)吸附值高、天然無異味，適配食品級脫色與民用凈化。

適用場景：

食品化工：大型果汁廠、蔗糖廠脫色塔（裝填高度1.5-2m，流速 5-8m/h），果汁脫色率≥85%，蔗糖白度提升至 95 以上；

民用凈水：中央凈水器、商用直飲水機(jī)（裝填高度1-1.5m，流速 1-3m/h），去除余氯、異味，改善飲用水口感；

醫(yī)藥中間體純化：中藥提取液脫色固定床（流速3-5m/h），去除鞣質(zhì)、樹脂類雜質(zhì)，避免藥液渾濁。

（3）椰殼球狀活性炭

重要特性：微孔占比超80%、碘吸附值高（≥1000mg/g）、灰分極低（≤3%）、壽命長，適配高級深度凈化場景。

適用場景：

電子超純水：半導(dǎo)體芯片生產(chǎn)中超純水制備系統(tǒng)（裝填高度1-1.5m，流速 8-12m/h），去除 TOC（總有機(jī)碳）≤0.5mg/L，水質(zhì)達(dá) 18MΩ?cm；

高級空氣凈化：醫(yī)院ICU、實(shí)驗(yàn)室新風(fēng)系統(tǒng)吸附塔（風(fēng)量 5000-20000m3/h，風(fēng)速 0.8-1.2m/s），吸附甲醛、TVOC，符合 GB/T 18883-2022 標(biāo)準(zhǔn)；

貴金屬回收：黃金冶煉廠、電鍍廠貴金屬回收柱（流速2-4m/h），吸附金、鈀、鉑等貴金屬離子，吸附率≥99%，提升資源利用率。

四、使用與維護(hù)指南

1. 裝填規(guī)范

預(yù)處理：裝填前用清水沖洗球體表面（去除生產(chǎn)殘留炭粉），晾干后過篩（采用0.3mm 篩網(wǎng)），剔除破碎、畸形球體；

裝填方式：采用“分層均勻裝填法”，從吸附塔頂部緩慢倒入球體，每層裝填高度 30-50cm    后，用木板輕壓平整，確保無空隙；總裝填高度根據(jù)設(shè)備直徑確定，常規(guī)為設(shè)備直徑的 2-3 倍（如 Φ1m 吸附塔，裝填高度 2-3m）；

密封與布水/ 布?xì)猓呵蝮w頂部鋪設(shè) 20-30cm 厚石英砂（粒徑    2-4mm），防止流體沖刷導(dǎo)致球體移動(dòng)；吸附塔底部安裝多孔布水器（或布?xì)獍澹_保流體均勻分布，避免局部流速過快。

2. 運(yùn)行參數(shù)控制

3. 再生技術(shù)

（1）高溫?zé)崦摳皆偕üI(yè)主流）

適用場景：吸附有機(jī)物（VOCs、溶劑）的球狀炭；

操作步驟：① 關(guān)閉進(jìn)氣 / 進(jìn)水閥，用惰性氣體（氮?dú)猓┲脫Q吸附塔內(nèi)空氣（避免燃燒）；② 啟動(dòng)加熱裝置，以≤5℃/min 速率升溫至 300-400℃；③ 保溫 3-4    小時(shí)，同時(shí)開啟引風(fēng)機(jī)，將脫附污染物送入焚燒爐處理；④ 降溫至 80℃以下，關(guān)閉惰性氣體，恢復(fù)正常運(yùn)行；

再生效果：吸附性能恢復(fù)率≥85%（椰殼款≥90%），可重復(fù)再生 3-5 次，每次再生后使用壽命延長 4-6 個(gè)月。

（2）化學(xué)再生法（小規(guī)模場景）

適用場景：吸附重金屬、酸性/ 堿性污染物的球狀炭；

操作步驟：① 向吸附塔內(nèi)通入 5%-10% 鹽酸溶液（去除重金屬）或 5% 氫氧化鈉溶液（去除酸性污染物），浸泡 4-6 小時(shí)；② 用清水反向沖洗至出水 pH 6.5-7.5；③    通入壓縮空氣吹干（風(fēng)壓 0.2-0.3MPa），即可恢復(fù)使用；

再生效果：吸附性能恢復(fù)率≥70%，適合民用凈水、小型廢水處理場景。

4. 儲(chǔ)存與運(yùn)輸要求

儲(chǔ)存環(huán)境：存放于陰涼干燥庫房，溫度≤30℃，相對濕度≤60%，避免受潮（受潮易結(jié)塊）、暴曬（暴曬易開裂）；遠(yuǎn)離火源、強(qiáng)酸、強(qiáng)堿及氧化劑（如氯氣、高錳酸鉀）；

包裝保護(hù)：采用“內(nèi)膜袋 + 編織袋” 包裝（每袋 25kg，內(nèi)置防潮劑），或 “噸袋 + 托盤” 包裝（每袋 1000kg，配吊裝帶）；未開封保質(zhì)期 24    個(gè)月，開封后需密封，1 個(gè)月內(nèi)用完；

運(yùn)輸注意：運(yùn)輸時(shí)輕裝輕卸，避免劇烈碰撞導(dǎo)致球體破碎；不得與尖銳物品、有毒有害物品混運(yùn)，防止球體污染或破損。

五、質(zhì)量檢測與驗(yàn)收標(biāo)準(zhǔn)

每批次產(chǎn)品出廠前需通過“二級檢測”，隨貨提供《產(chǎn)品質(zhì)量檢測報(bào)告》：

一級檢測（外觀與尺寸）：球體呈黑色光滑球狀，無裂痕、無畸形，直徑偏差≤±0.2mm，完整度≥98%；

二級檢測（吸附性能）：碘吸附值、亞甲藍(lán)吸附值檢測，符合對應(yīng)原料款指標(biāo)要求；

六、常見問題解答（FAQ）

Q：球狀活性炭與柱狀活性炭相比，重要優(yōu)勢是什么？

A：球狀炭結(jié)構(gòu)規(guī)整、表面光滑，流體阻力低（比柱狀炭低    20%-30%），無偏流現(xiàn)象，吸附效率更高；磨損率≤0.5%（柱狀炭≥1%），粉塵損耗少，維護(hù)成本低；球形受熱均勻，再生性能更優(yōu)（恢復(fù)率≥85% vs    柱狀炭≥75%），尤其適合固定床連續(xù)化運(yùn)行場景。

Q：球體直徑選擇需考慮哪些因素？

A：需平衡 “吸附效率” 與 “流體阻力”：直徑越小（如    0.5-1mm），比表面積越大，吸附效率越高，但流體阻力大，適合低流速、高凈化要求場景（如電子超純水）；直徑越大（如    2-3mm），流體阻力小，適合高流速、大流量場景（如工業(yè)廢水處理）；常規(guī)建議根據(jù)設(shè)備流速（水流速 5-15m/h、氣流速 1-2m/s）匹配直徑 1-2mm 的球體。

Q：使用中出現(xiàn)吸附塔壓差突然增大，可能是什么原因？

A：常見原因有：① 進(jìn)水 / 進(jìn)氣中懸浮物含量高，堵塞球體間隙；② 裝填時(shí)球體壓實(shí)過度，孔隙過小；③ 球體破碎產(chǎn)生粉末，堵塞布水 / 布?xì)庋b置；④    再生不徹底，孔隙內(nèi)殘留污染物結(jié)塊。建議前置過濾（去除懸浮物）、優(yōu)化裝填方式（避免過度壓實(shí)），定期檢查球體完整性。
